采用SVP470振動探針測試植物
1.簡介
SVP470是M470掃描電化學工作站的振動探針模塊。采用SVP470可以測試溶液中樣品表面的局部電流分布。
1974年Nuccitelli和Jaffe首次引入振動探針，以研究與生物過程（如胚胎發育）相關的細胞外電流[1]。從那時起，振動探針被應用于研究植物光合作用[2, 3]、傷口愈合[4]、腫瘤細胞[5]和肢再生[6]。振動探針在腐蝕和涂層等相關領域也得到了廣泛的應用。20世紀80年代，Hugh Isaacs首次將振動探針引入掃描振動電極技術（SVET）[7]。
本文中通過測量吊蘭葉片證實SVP470（如圖1所示）在生物樣品測量方面的應用。了解局部電流分布對于研究植物是非常重要的，因為其與光合作用[2, 3]、傷口[8]和壓力[9]有關。

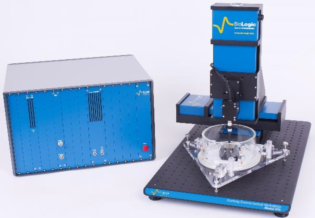

圖1 SVP470圖
1.振動探針原理

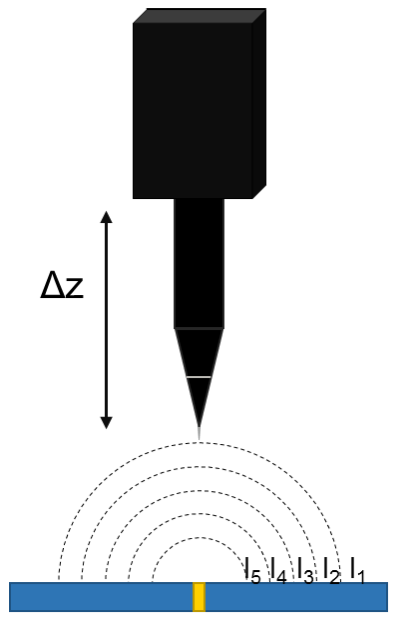

在溶液中的自然活性或偏壓樣品上方會產生電流。由于iR降，這會引起活性區上方的電位梯度。電位梯度的強度與樣品活性和溶液電導率有關。振動探針測量可以測量樣品上方的電位梯度，如圖2所示。從局部電位梯度可以確定存在的局部電流密度。
圖2 振動探針中，探針樣品根據其在Z中的位置而具有不同的電位

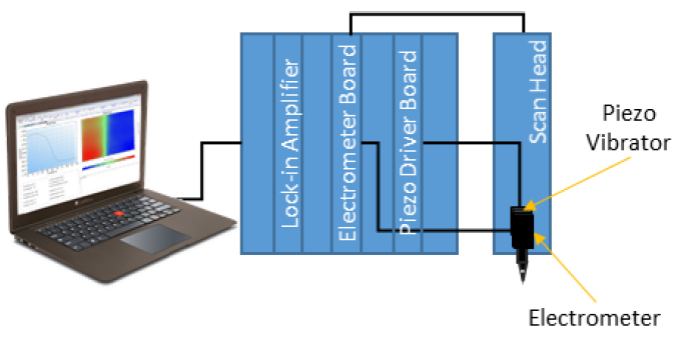

在振動探針中，探針使用壓電振動器垂直于樣品平面振動。在給定的x，y位置，當活性和溶液電導率恒定時，測得的電位僅取決于探針在z方向振動的位置。因此，用靜電計可以測量帶有直流偏移的交流電位。作為鎖定放大器的輸出，獲得與交流信號振幅成比例的直流電壓。振動探針測量中涉及的電子元件如圖3所示。
通常，為了獲得感興趣的最終電流密度信號，局部電位測量被校準到已知恒流源。
1.方法
采用SVP470振動探針在自來水中測量了吊蘭葉片的下表面。
將葉子從植物上取下，用藍丁寶貼固定在玻璃盤中，底部朝上。玻璃盤替換了Tricell（電解池）的主體，以使樣品水平，如圖4所示。
圖4 將葉子固定在玻璃盤中

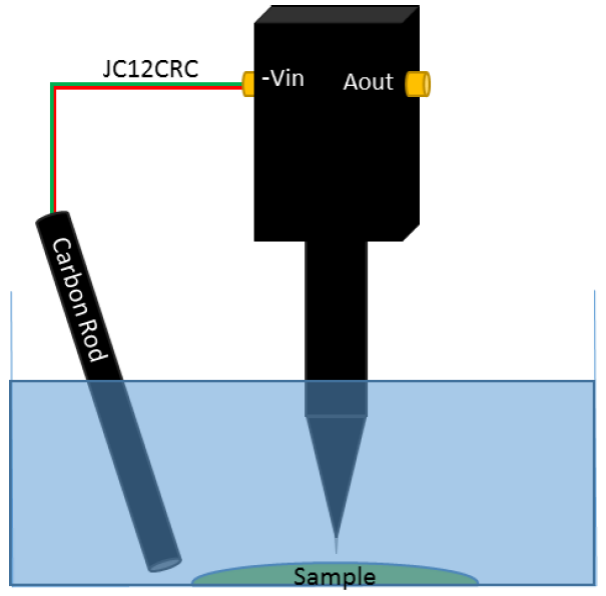

在振動探針測量中，除了探針外，還需要第二個電極來組成電解池，并允許測量電位差。因為在這里所示的實驗中沒有施加電位，所以使用碳棒作為第二個電極。如圖5所示，通過隨SVP470提供的JC12CRC電纜的信號和接地連接，將碳棒連接到靜電計的“-Vin”連接。
圖5 振動探針測量中電極和樣品的安裝

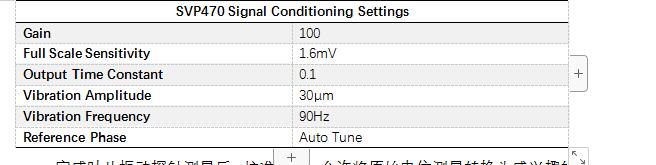

葉片的振動探針測量采用Sweep Scan模式，掃描面積500μm x 500μm，掃描速度為1000μm/s，步長為5μm。為了確定參比相位，使用了自動調諧功能（auto-tune）。當使用此功能時，鎖定放大器確定在測量的交流信號和參比交流信號之間產生0°相位差的參考相位。通過實現0°相位差，信號輸出最大化。自動調諧功能的詳細描述可在M470軟件的HELP文件的“CHM和CTM信號解調”頁中找到。信號調節設置如表1所示。
表1 葉片測量的SVP470信號調節設置
完成葉片振動探針測量后，校準探針，允許將原始電位測量轉換為感興趣的電流測量。
后處理，包括背景傾斜校正，使用Gwyddion軟件[10]進行。
1.結果

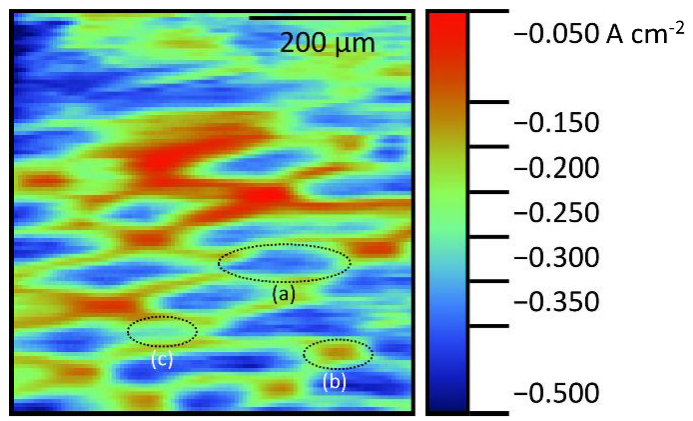

振動探針測量吊蘭植物葉片底部的結果如圖6所示。
圖6 吊蘭植物葉片底部的振動探針測量，圖中圈出位置為: (a)上皮細胞; (b)氣孔; (c)未分化細胞
電流密度較高位置可見清晰的類金剛石結構。這些特征與Chorlton[11] 文獻中顯示的上皮細胞的形狀很匹配。在一些上皮細胞的基部，較低電流密度的小橢圓形區域明顯。這些與氣孔有關。圖上還發現了一個可能的未分化細胞的例子。細胞外電流的存在是由于植物葉片上的信號，這是由離子調節。這種信號驅動植物保護細胞的打開和關閉，允許氧氣和二氧化碳通過氣孔擴散。

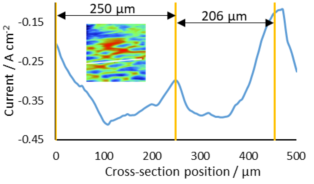

取一對上皮細胞的橫截面，將其長度與文獻中的長度關聯起來，如圖7所示。兩個表層細胞的長度分別為250和206μm，與Chorlton[11]所示的長度吻合。
圖7 用橫截面確定上皮細胞長度
1.結論
本文介紹了振動探針（SVET）在植物葉片細胞外電流成像中的應用。利用振動探針可以利用局部電流密度來區分葉片的不同特性。與氣孔相比，上皮細胞的電流密度更高。
