為了完善我們電池夾具種類，我們現在推出特殊為軟包電池測試而設計的夾具。軟包電池夾具推出兩種型號，分別為最大電流25A及最大電流50A兩種規格。
25A電流規格的電池夾具型號為PBH-125，具有兩個2mm接口供電位測量/控制使用，兩個4mm接口進行電流控制。

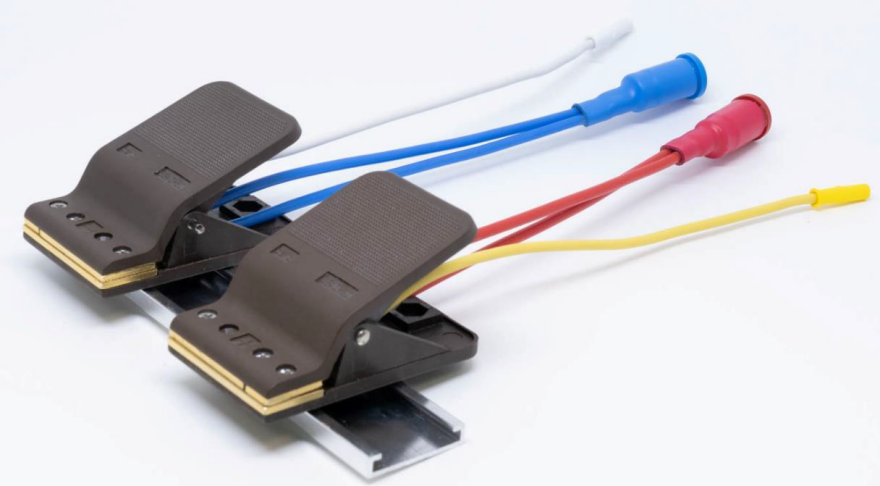

PBH-125圖片
50A電流規格的電池夾具型號為PBH-150，具有兩個4mm接口供電位測量/控制使用，兩個6mm圓孔環進行電流控制。額外購買094-110/CNT連接套件即可兼容HCV-3048,CC4-60A,CC8,FlexP 0160/0060。

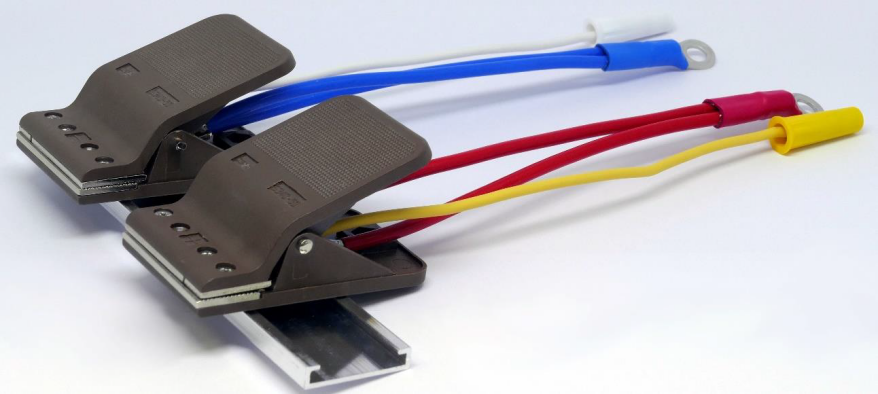

PBH-150圖片
連接方式與其他電池夾具保持一致（如BH1-i）:
紅色連接線:電流施加正極
黃色連接線:電位測量正極
藍色連接線:電流施加負極
白色連接線:電位測量負極
具體技術參數如下：
|
型號 |
PBH-125 |
PBH-150 |
|
最大引線分離/cm |
110 |
|
|
最大電流/A |
25 |
50 |
|
接口直徑 |
4mm(電流) 2mm(電位) |
6mm(電流) 4mm(電位) |
|
最大工作溫度/℃ |
-30 ~ 80 |
-30 ~ 100 |
|
尺寸(H×W×D)/mm |
40×50×210 |
|
|
總量/kg |
0.2 |
|
|
貨號 |
092-P25/1 |
092-P50/1 |
利用導軌測量夾具中心
6mm接口為圓孔環.如需更方便地連接CC4-60A,CC8,FlexP0160/0060,請額外購買094-110/CNT連接套件
兩個夾具安裝于導軌上測量
