根據不同的測試需求，電化學工作站在使用過程中也有許多種不同的連接電極的方法。本文主要介紹BioLogic電化學工作站VMP3系列儀器的電極連接方式，主要分為3大類。

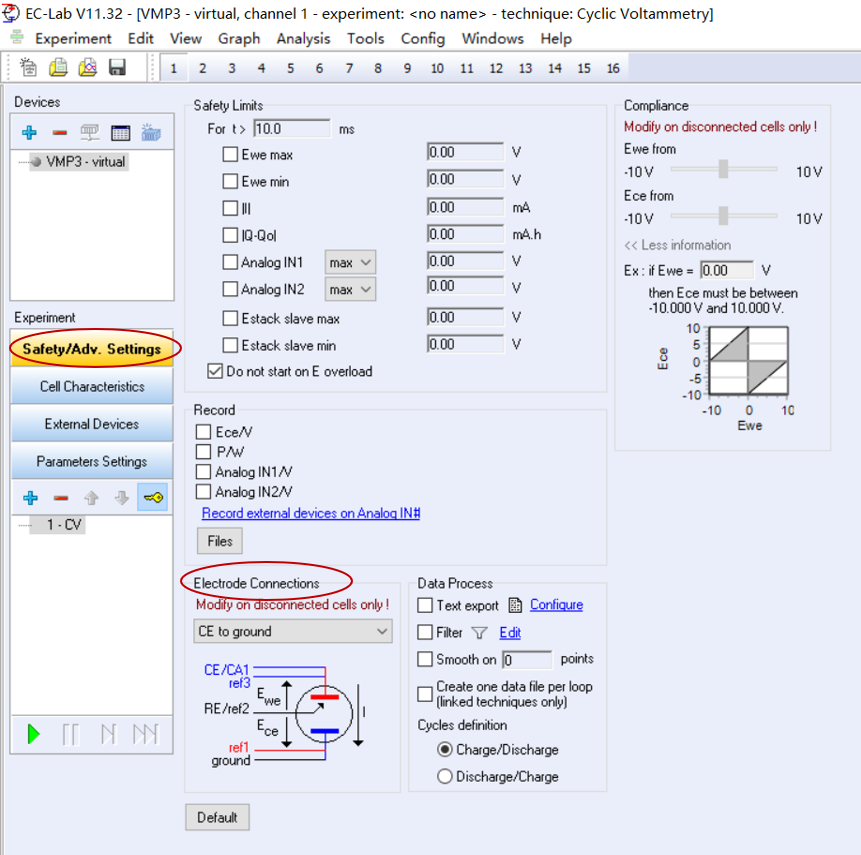

EC-Lab軟件中，添加實驗后，在左側Safety/Adv. Settings下有一個Electrode Connections部分，其中可以選擇standard、CE to ground或者其他大電流儀器的連接方式（如下圖）。

注意：不管選擇哪一種連接方式，在選擇之前，如果測試線的各接頭已經連接了電極，一定要先拔下來，然后選擇連接方式，然后再連接電極。

1. Standard

這是一個標準的電極連接方式，大部分情況下選擇這種連接方式。如下圖，工作電極連接CA2和ref1，參比電極連接ref2，輔助電極連接CA1和ref3。(ref1、ref2、ref3用于測量電壓；CA1、CA2用于施加電流。)

2. CE to ground

在某些特定的實驗中，可能在一個電解池中存在幾個工作電極和一個輔助電極（比如，旋轉環盤電極）。這種情況下就需要選擇CE to ground模式。該模式下的連線方法為：工作電極連CA1和ref3，參比電極連ref2，輔助電極連ref1和ground。如下圖。

3. 一些特殊的連接方式

如果VMP3系列電化學工作站已經連接了某個大電流儀器，那么Electrode Connections下面會出現相應的特殊的電極連接方式。比如，電化學工作站連接了Flex P系列的儀器，那么Electrode Connections下面會出現“FlexP control”的選項，如下圖：

當然，如果電化學工作站連接了其他類型的booster，此處也會出現相應的電極連接方式。
